Inneklimastrategien plassoptimaliserer Pier47 i København

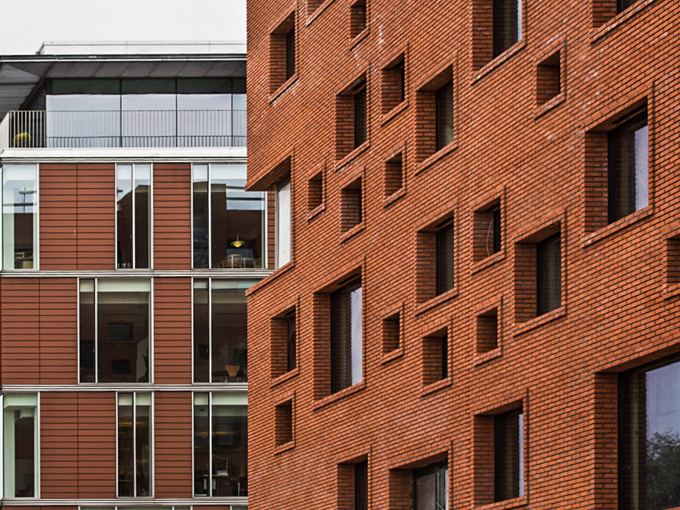

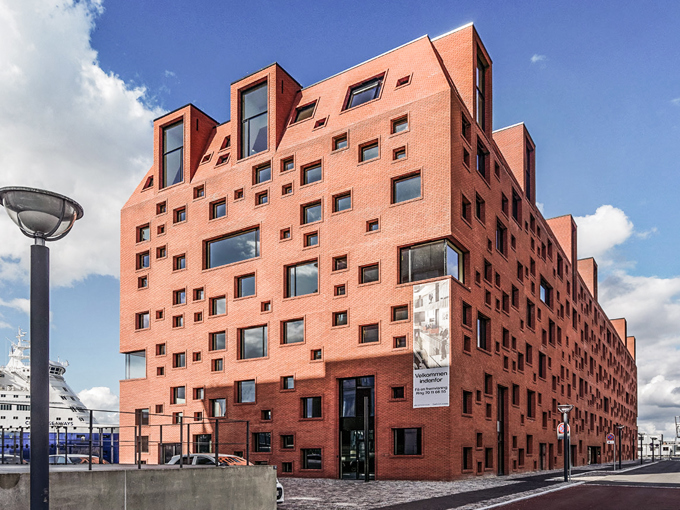

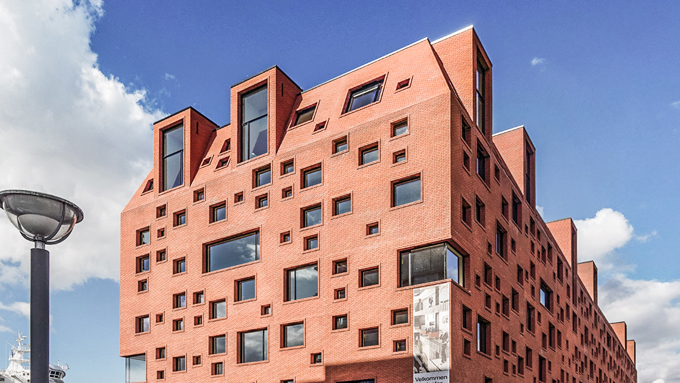

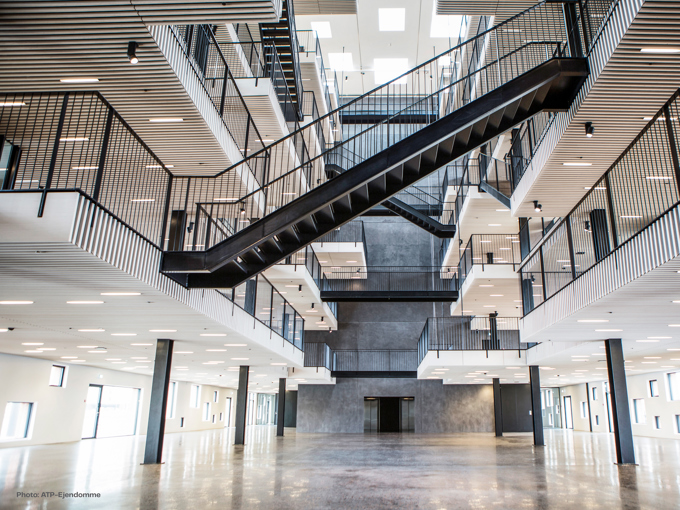

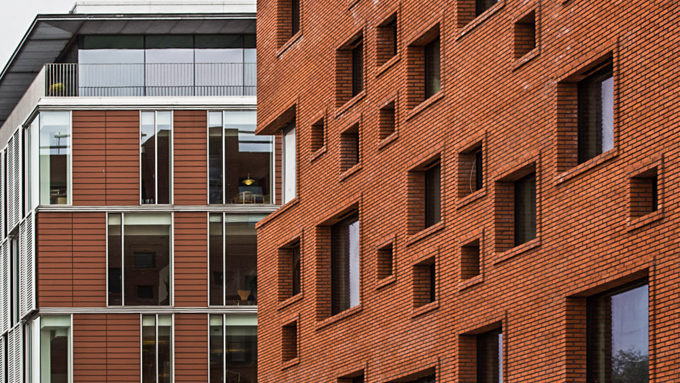

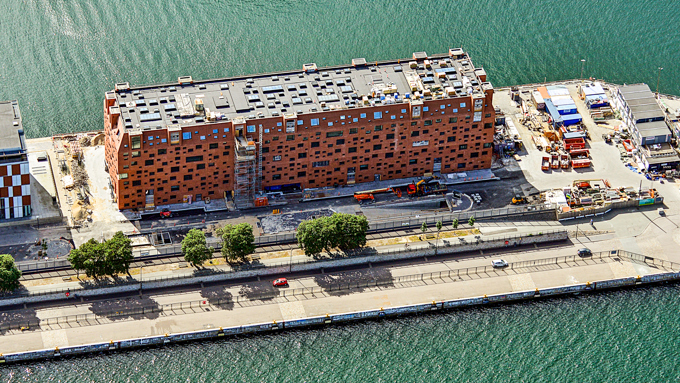

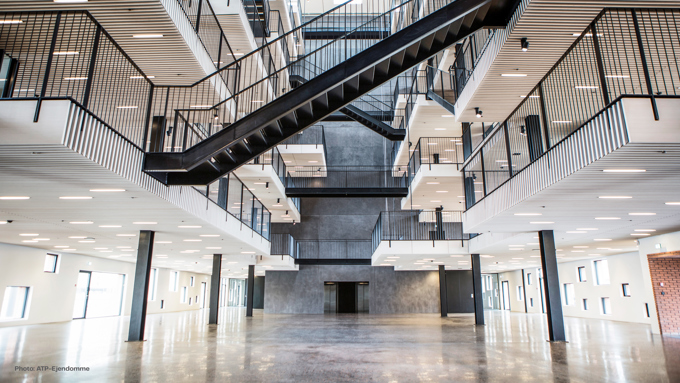

På Langelinje i København ligger Pier47 (Pakhuset), et 16 400 m² stort nytt kontorbygg tegnet av Lundgaard og Tranberg Arkitekter. Første etasje er et stort, åpent rom med god akustikk, da lyden ikke sprer seg til de andre etasjene. Lenger oppe krysser trapper og broer det store atriet – alle etasjene er derfor forbundet. Kontorområdene er plassert langs fasadene og blir alle ventilert med naturlig oppdriftsventilasjon, med mulighet til assistert mekanisk avtrekk og varmegjenvinning. I tillegg til den store lobbyen er viktige fellesfunksjoner plassert ved bygningens gavler, som auditorium, konferanseavdeling, stor felles kantine og mindre møte-/spiserom. Disse områdene ventileres hovedsakelig ved hjelp av hybrid ventilasjon.
Besøg et prosjektLøsning
Naturlig ventilasjon , Hybrid ventilasjon
Lokasjon
København, Danmark
Sektor
Næringsbygg
Prosjekttype
Nybygg
Prosjektpartnere
Lundgaard & Tranberg ArkitekterBærekraftig kontorutleie
ATP Ejendomme er byggherre, og klima- og miljøvennlige løsninger har vært et sentralt mål for dem. Dette har resultert i en inneklimaløsning basert på grunnvannskjøling, termoaktive dekk og naturlig og hybrid ventilasjon. I tillegg har de klart å inkludere en ekstra etasje i bygget, da det ikke er nødvendig å sette av plass til ventilasjonskanaler over tak i kontorområdene. Det forventes at dette unike hybridsystemet vil gi en energibesparelse på 80 prosent i forhold til en tradisjonell kjøle-/varmeløsning (Maskinmesteren 1, 2015). Pakhuset, nå Pier47, ble DGNB-presertifisert i 2012 og oppnådde sølv, noe som var imponerende da byggingen ble planlagt før man hadde fullt kjennskap til sertifiseringsordningen.
Naturlig frisk luft

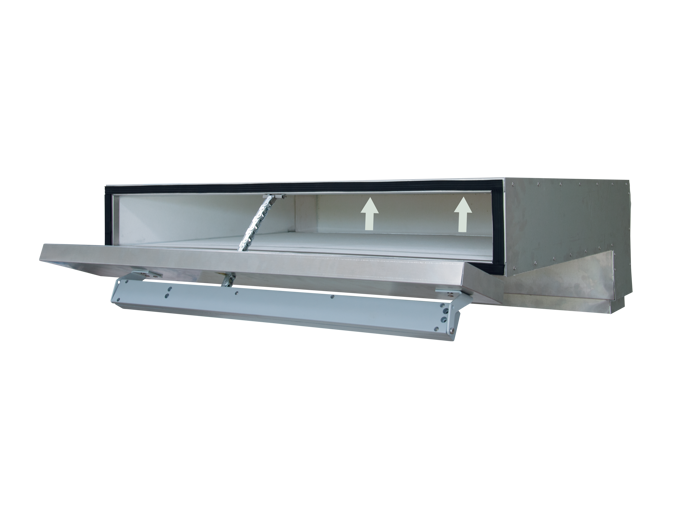

Luftinntaket for naturlig ventilasjon er konstruert med lydsluser i fasaden, der det ved enden er etablert et automatisk styrt spjeld slik at luften treffer undersiden av de termoaktive dekkene når spjeldet åpnes. Herfra fordeles luften til kontorene, for deretter å forlate bygningen gjennom åpninger i taket over de sentrale atriene eller via 4 avtrekksvifter plassert øverst i atriet.
«Det er spart omtrent en halv meter per etasje, fordi det ikke er brukt kanaler til mekanisk ventilasjon i hele bygningen, og den ekstra plassen er utnyttet til å få plass til en ekstra etasje i bygningen.»
Svend Kristensen
Senior driftssjef, ATP Ejendomme
Automatisk styrt inneklima
Det er totalt 390 spjeld med WMX 503 kjedemotorer som styres automatisk via NV Advance®, og bygningen er delt inn i 160 ventilasjonssoner som reguleres individuelt, blant annet via temperatur- og CO2-målinger i hver enkelt sone. Det er til enhver tid mulig for brukerne å overstyre den automatiske reguleringen via betjeningsknapper plassert ved vinduene.
